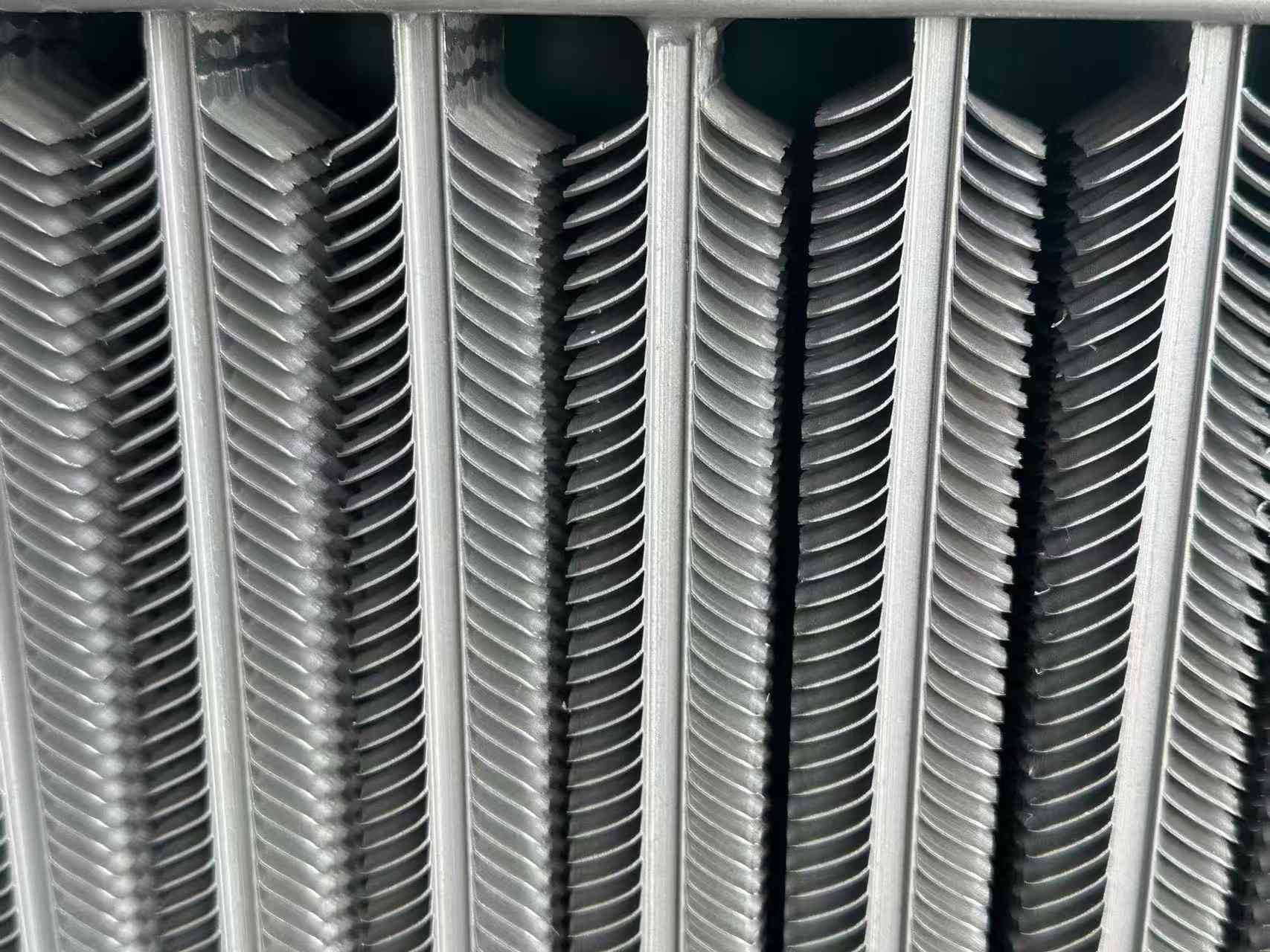

오일 쿨러용 알루미늄 핀 튜브

성능 요구 사항

As heat exchange elements, aluminum fin tube for oil cooler work under high-temperature flue gas conditions for a long time. 예를 들어, 보일러 열 교환기에 사용되는 핀 튜브는 고온, 고압 및 부식성 대기와 같은 열악한 환경에서 사용됩니다. This requires that the finned tubes should have very high performance indicators.

1. 부식 방지 성능

2. 내마모 성능

3. 낮은 접촉저항

4. 높은 안정성

5. 번짐 방지 능력

생산현황

핀 세트

핀 세트 공정은 펀치 프레스를 사용하여 단일 핀 배치를 미리 처리 한 다음 수동 또는 기계적 방법을 사용하여 억지 끼워 맞춤으로 특정 피치 (날개 피치)에 따라 핀을 튜브 외부 표면에 맞추는 것입니다. It is the earliest method of processing fin tubes. 설정 공정이 간단하고 기술 요구 사항이 높지 않으며 사용하는 장비가 저렴하고 유지 관리가 쉽기 때문에 아직도 많은 공장에서 사용하고 있습니다. 이 공정은 노동 집약적인 공정 솔루션으로 일반 소규모 공장이나 타운십 기업의 자본 및 기술 조건에 적합합니다.

수동 피팅 방법을 수동 피팅이라고 합니다. 도구와 인력의 도움으로 핀을 하나씩 눌러가며 작업하는 것입니다. 핀의 누르는 힘이 제한되어 있기 때문에 세트의 간섭이 적고 핀이 느슨해지기 쉽습니다.

Mechanical fin fitting is carried out on the fin fitting machine. 핀은 기계적 충격력이나 액체의 압력으로 압입되기 때문에 압입력이 크기 때문에 더 큰 억지끼워맞춤을 사용할 수 있습니다. The bonding strength between the fins and the tube is high and not easy to loosen. The mechanical transmission assembly machine has high productivity, but it is noisy, has poor safety, and poor working conditions for workers. 유압 변속기에는 위와 같은 문제가 없지만 장비가 비싸고 유지 보수 인력에 대한 기술 요구 사항이 높으며 생산성도 낮습니다.

상감 나선형 핀

오일 쿨러용 상감 나선형 알루미늄 핀 튜브는 강관에 전처리된 특정 폭과 깊이의 나선형 홈이며, 그런 다음 선반의 강관에 강 스트립이 상감됩니다. 권선 과정에서 특정 사전 조임력으로 인해 강철 스트립이 나선형 홈에 단단히 조여져 강철 스트립과 강철 파이프 사이의 특정 접촉 영역이 보장됩니다. In order to prevent the steel strip from rebounding and falling off, the two ends of the steel strip should be welded to the steel pipe. In order to facilitate inlaying, there should be a certain side gap between the steel strip and the spiral groove. If the side gap is too small and an interference is formed, the inlay process will be difficult to proceed smoothly. 또한, 감긴 강철 스트립은 항상 일정한 반동을 가지므로 강철 스트립과 나선형 홈의 바닥 표면이 잘 결합되지 않습니다. Inlaid fins can be carried out on general equipment, the cost is not high, but the process is complicated and the production efficiency is low.

브레이징 나선형 핀 튜브

브레이징 나선형 핀 튜브의 가공은 두 단계로 수행됩니다. 먼저, 강대의 평면이 관의 축과 직각을 이루며 관의 외면에 나선형으로 감겨져 있고, 강대의 양단이 강관에 용접되어 고정된다. 그리고, 강대와 강관의 접촉점에서 틈을 없애기 위해 강대와 강관을 브레이징 용접한다.

이 방법은 비용이 많이 들기 때문에 다른 방법, 즉 강판으로 감싼 관을 아연액 탱크에 넣어 전체적인 용융아연도금을 하는 방법이 자주 사용된다. 전체적인 용융아연도금 용액은 핀과 강관 사이의 극히 작은 틈을 잘 관통하지 못하더라도 핀 외면과 강관 외면에 완전한 아연도금층이 형성된다. 전체 용융아연도금을 이용한 스파이럴 핀 튜브는 아연도금층의 두께에 의해 제한을 받으며(아연도금층이 두꺼우면 아연층의 견고성이 떨어지고 떨어지기 쉽다), 아연액이 틈새로 완전히 침투할 수 없기 때문에 핀과 강관 사이의 결합율은 아직 높지 않다. 또한, 아연의 열전달계수는 강철(강철의 약 78%)에 비해 작아 열전달 능력이 낮다. 아연은 산, 알칼리, 황화물에 의해 부식되기 쉽습니다. 따라서 아연 도금 나선형 핀 튜브는 공기 예열기(보일러 배기가스에서 폐열 회수)를 만드는 데 적합하지 않습니다.

고주파 용접 나선형 핀

High-frequency welded spiral fin tubes are one of the most widely used spiral fin tubes. They are now widely used in waste heat recovery in the power, metallurgy, cement industries, and petrochemical industries. 고주파 용접 스파이럴 핀 튜브는 강관에 강대를 감싸면서 고주파 전류의 표피 효과와 근접 효과를 이용하여 강대와 강관의 외부 표면을 소성화 또는 용융될 때까지 가열하고, 권취된 강대의 일정 압력 하에서 용접을 완성하는 튜브입니다. This high-frequency welding is actually a solid phase welding. 인레이, 브레이징(또는 전체 용융 아연 도금)과 같은 방법에 비해 제품 품질(핀 용접 비율이 최대 95%까지 높음), 생산성 및 자동화 정도 측면에서 더 발전되어 있습니다.

제품 카테고리

핀 튜브에는 다양한 유형이 있으며 새로운 유형이 끊임없이 등장하고 있습니다. 일반적으로 다음과 같은 측면에 따라 분류할 수 있습니다.

1. 가공기술에 따른 분류

(1) 압출 핀 튜브;

(2) 용접 핀 튜브(고주파 용접 핀 튜브, 수중 아크 용접 핀 튜브);

(3) 압연 핀 튜브;

(4) 세트 형태의 핀 튜브;

(5) 주조 핀 튜브;

(6) 장력으로 감긴 핀 튜브;

(7) 적층 튜브.

2. 지느러미 모양에 따른 분류

(1) 사각 핀 튜브;

(2) 원형 핀 튜브;

(3) 나선형 핀 튜브;

(4) 종방향 핀 튜브;

(5) 주름진 핀 튜브;

(6) 나선형 톱니 모양의 핀 튜브;

(7) 니들핀 튜브;

(8) 일체형 플레이트 핀 튜브(플레이트 핀);

(9) 내부 핀 튜브. 등.

3. 핀 튜브의 핀 재질이 기본 튜브 재질과 동일한지 여부에 따라 다음과 같이 나눌 수 있습니다.

(1) 단일 금속 핀 튜브

(2) 바이메탈 복합 핀 튜브

4. 재질에 따른 단일 금속 핀 튜브의 분류

(1) 구리 핀 튜브;

(2) 알루미늄 핀 튜브;

(3) 탄소강 핀 튜브;

(4) 스테인레스 스틸 핀 튜브;

(5) 주철(주강) 핀 튜브; 등.

5. 용도에 따른 분류

(1) 에어컨용 핀 튜브;

(2) 공기 냉각용 핀 튜브;

(3) 보일러: 수벽, 이코노마이저, 공기 예열기에 각각 사용되는 핀 튜브;

(4) 산업 폐열 회수용 핀 튜브;

(5) Fin tube for other special purposes; 등.
